20 ton

C-Typ Werkstattpressen

Unsere Einzelständer Werkstattpresse Typ C ist eine starrer und zuverlässige hydraulische Presse mit vollem Zugang von allen drei Seiten, die einen flexiblen Arbeitsbereich bietet.
Die STENHOJ C-Presse ist eine vielseitige hydraulische Presse, die sich hervorragend für Wartungs- und Werkstattanwendungen eignet. Konfigurieren Sie eine STENHØJ-Presse nach eigene Spezifikationen in unsere Konfigurator. Versand innerhalb von 24 Stunden

Wählen Sie aus

20 ton 25 ton 40 ton 60 ton 100 ton 200 ton

Preise ab

€ 5.490 ohne MwSt

Anfrage absenden

Produkt
Eigenschaften
Spezifikationen
Beispiele
Werkzeuge/Zubehör

Brauchen Sie Hilfe?

Einzigartige Eigenschaften

Hergestellt in Dänemark mit hochwertigen europäischen Komponenten
Der Rahmen ist stabil für extra hohe Verwindungssteifigkeit konzipiert
Zugänglichkeit für lange Werkstücke
Doppeltwirkender Zylinder mit 400 mm Hub
Handhebel zur stufenlosen Regulierung der Geschwindigkeit 0-100%
Digitales Manometer mit Pressenkraftanzeige in Tonnen
Austauschbare Druckflansch
Energiesparende IE3-Motoren

Spezifikationen

Technische Daten und Abmessungen

Unser Standardprogramm wurde in Dänemark mit hochwertigen europäischen Komponenten und energiesparenden IE3-Motoren entwickelt und hergestellt. Der Rahmen ist stabil konstruiert und für besonders hohe Steifigkeit und Toleranz vollständig verschweißt. Die Pressen sind gemäß den europäischen Normen CE-gekennzeichnet.

Das Standard-STENHOJ-Werkstattprogramm ist für jede Presse größe optimiert und umfasst:

Manuelle Bedienung
Digitales Manometer mit Pressenkraftanzeige in Tonnen, Feineinstellung 0,1T
Doppeltwirkender Zylinder mit 400 mm Hublänge
Austauschbare Druckflansch
3 m Anschlusskabel mit CE Stecker

MODEL			WP-C 20	WP-C 25	WP-C 40	WP-C 60	WP-C 100	WP-C 200
Druckkraft, max.		[kN]	200	250	400	600	1000	2000
Hub	A	[mm]	400	400	400	400	400	400
Einbauhöhe, max.	B	[mm]	302	600	600	600	600	600
Tiefe Tisch	C	[mm]	370	450	450	600	600	750
Ausladung	D	[mm]	220	300	300	400	400	500
Breite	E	[mm]	542	684	709	807	862	1142
Höhe	F	[mm]	1275	2250	2300	2350	2375	2500
Tiefe	G	[mm]	871	1100	1200	1400	1500	1800
Pressentischhöhe	H	[mm]	234	900	900	900	900	920
Innere Rahmenbreite	I	[mm]	170	170	210	245	305	395
Gewicht (ca.)		[kg]	250	700	1000	1450	2000	4200
MOTORPUMPEN-EINHEIT
Pressgeschwindigkeit		[mm/s]	10/10	10/10	9/9	10/5	8/3	10/2,5
Rücklaufgeschwindigkeit		[mm/s]	16	16	12	14	11	14
Rücklaufkraft, max.		[kN]	30	30	30	30	30	200
Motorleistung, 3x400V,50 Hz		[kW]	4	4	4	4	4	5,5
Öltankkapazität		[L]	25	25	25	25	25	80

Handbetrieb

Zylinder

Austauschbare Druckflansch

Werkzeugflansch

Tischplatte

Beispiele

PLC Steuerung

Siemens ktp700 7" Touchpanel-Steuerung mit Kolbenrücklauf- und Timer-Stopp-Funktion, einstellbarer Position, Pressdruckregelung und Hubzähler. Ideal für Montage- und Montagearbeiten in kleineren Produktionen.

Zweihandbedienung

zweihandbedienung zum Schutz des Bedieners. Die Presse wird erst gestartet, wenn beide Hände gleichzeitig die Bedienung auslösen.

Elektrische Fußbedienung

3 Position Sicherheitsfußbedienung mit 2 m Kabel für Handfreie Bedienung.

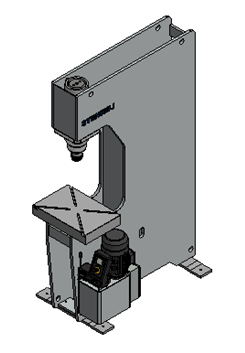

Tischplatte Kit

Bearbeiteter massiver S355-Qualitätsstahl, der auch hohen Belastungen standhält. Die Tischplatte ist einfach mit Stiften verstellbar und verfügt über bearbeitete Oberflächen für Präzisionsarbeiten und diagonalen T-Nuten für eine optimale Werkzeuganpassung. Inklusive Hubeinheit zur einfachen Einstellung des Einbauhöhe.

Richtblöcke

Massiver S355-Qualitätsstahl, beidseitig bearbeitete Oberflächen für hohe Parallelität und zur gesicherten Auflage. V-förmige Rückseite zum Richten von Rundmaterial.

Wir empfehlen folgendes Zubehör

Pressdorne

€460

Satz mit 8 Dornen im Durchmesser ø12-14-16-18-20-22-25-30mm inkl. Halter und Adapter. Anwendbar für das Auspressen von Lagern und Buchsen. inkl. Halter und Adapter.

Verwendet für Werkstattpresse 25t, 40t, 60t, 100t

Auflagenplatte

€135

Variable werkzeugplatte, anwendbar in Verbindung mit Dornsatz. Für Werkstattpresse 25t. 40 t, 60 t, 100 t.

Abkantpresswerkzeug

€3720

Maximale Werkzeugbreite: 835 mm. Die Matrize hat 4 Stück 85 deg.: 16, 22, 35 und 50 mm. Anwendbar für Blechstärken von 0,5 bis 6 mm. Maximale Presskraft: 45 t.

Geeignet für H-Rahmen-Pressen von 40-200 t.

Räumvorrichtung

€870

Für die leichte Handhabung der Räumnadel.

verwendet für Werkstattpresse 25t, 40t, 60t, 100t

Rohrbiegewerkzeuge

€910

Rohrbiegematrizen zum Biegen von Rohren der Gröβen 3/8" 1/2" 3/4" 1" 11/4" 11/2". Enthält 2 Stützblöcke.

Verwendet für WP-H 25-100

Hydraulik Öl - 20 L

€90

Hochwertiges Hydrauliköl für Langlebigkeit der Maschine. 1 Kanister ist erforderlich für Werkstattpressen 25-100 t und 4 Kanister für 200 t-Pressen.

Bestellen Sie STENHOJ Hydrauliköl zusammen mit Ihrer Standard-Werkstattpresse und erhalten Sie eine einjährige Garantieverlängerung (3 Jahre) *

* Verschleißteile ausgeschlossen

Treten Sie mit uns in Kontakt

Vorname *

Nachname

E-mail *

Firma

Kommentare

Csilla Baksay Rasmussen

Produktverkaufsleiter

Klaus-Dieter Streblow

Vertreter

Monika Streblow

Vertreterin

Modell	WP-H/C 20	WP-H/C 25	WP-H/C 40	WP-H/C 60	WP-H/C 100
Diameter [mm]	ø60	ø60	ø65	ø85	ø100

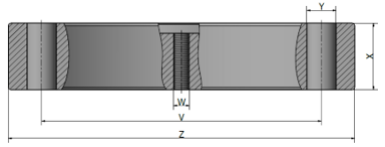

Model			WP-C 20	WP-H/C 25	WP-H/C 40	WP-H/C 60	WP-H/C 100
Lochkreis	V	[mm]	ø78	ø78	ø86	ø110	ø130
Dicke, Werkzeugflansch	X	[mm]	25	25	30	40	45
Bohrungsdurch-messer	Y	[mm]	4x ø9	4x ø9	4x ø11	4x ø13	4x ø17
Werkzeugflansch, Durchmesser	Z	[mm]	ø98	ø98	ø108	ø134	ø160

Model			WP-H/C 200
Lochkreis	V	[mm]	ø210
Mittelbohrung	W	Thread	M12
Dicke, Werkzeugflansch	X	[mm]	52
Bohrungsdurchmesser	Y	[mm]	4x ø22
Werkzeugflanschdurchmesser	Z	[mm]	ø260

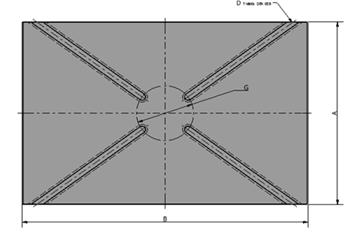

Modell		WP-H/C 25	WP-H/C 40	WP-H/C 60	WP-H/C 100	WP-H/C 200
A	[mm]	300	300	400	400	500
B	[mm]	500	500	600	600	700
D	[mm]	14	14	14	14	18
G	[mm]	ø100	ø100	ø120	ø120	ø150
Gewicht	[KG]	62	62	175	175	390
